EvOlution PC, boîtier PCHC de l’extrême !​

​Evolution PC est un boîtier PCHC de conception unique à ce jour, né de l’insatisfaction de son créateur, Angelilo, vis-à-vis des boîtiers desktop du commerce. En effet, même le fleuron Origen S21T ne le satisfaisait pas pour être la source de son Homecinema : refroidissement moyen, écran trop petit, capacité de stockage limitée à 10 disques durs, espace intérieur restreint, design… Il fallait donc combler ces lacunes et créer un véritable objet d’exception pour compléter un système qui compte déjà plusieurs de ses créations DIY d’exception : enceintes Shirel, amplificateur UP, pré-ampli UGS…​

Avec un cahier des charges drastique et une création qui a demandé environ 250 heures de travail, en grande partie à la main avec des outils traditionnels (perceuse colonne, scie sauteuse…), Evolution PC est impressionnant. Entièrement en aluminium, avec une face avant de 22mm d’épaisseur qui intègre un véritable moniteur de 15 pouces et un châssis de 8mm d’épaisseur, le boîtier à vide pèse 21kg ! Il faut dire que ses dimensions généreuses (450mm de large par 554mm de profondeur) permettent d’accueillir n’importe quelle configuration matérielle.

Entièrement anodisé, le boîtier a une finition exceptionnelle. La face avant, usinée comme le châssis à la commande numérique, est une pièce magnifique d’une valeur de 450€ ! Lorsqu’elle s’abaisse, elle dévoile deux ventilateurs de 23cm protégés de la poussière par une grille mesh, complétés en extraction par deux autres 23cm sous le capot qui se lève grâce à un vérin. Lorsque le rhéobus les fait lentement tourner à 480 rpm, le refroidissement est à la fois silencieux (22dB) et très efficace : le processeur ne dépasse pas 45°C en charge. Les 24 disques durs qui pourront prendre place derrière les ventilateurs de la façade sont donc aussi protégés de toute surchauffe. Un véritable serveur intégré !

Enfin, la configuration logicielle rend l’outil parfaitement adapté à son environnement, notamment grâce à son interface commandée par un iPhone. D’abord pour la Hi-Fi grâce au player Foobar, au skin retravaillé pour s’adapter à l’écran, dont les réglages permettent d’exploiter pleinement une carte son pro telle que la Lynx, décuplant les capacités d’un système haut de gamme. Ensuite pour la vidéo, grâce au frontend XBMC intégré dans une config Kaz qui utilise le meilleur traitement d’image à ce jour sur PC afin d’alimenter un vidéoprojecteur full HD sur un écran de 2,40m de base.

L’Evolution PC est au sommet des capacités des PCHC !

PCHC Evolution PC avec foobar

Lien vers le topic sur le forum :

Logo homecinema-fr
Evolution PC sur écran coté
Evolution PC vue coté

Caractéristiques, dimensions et poids:​

​​

- boîtier entièrement en aluminium (châssis 8mm et face avant 22mm d’épaisseur)

- design Hi-Fi pour s’intégrer parfaitement avec le reste d’une installation haut de gamme

- capacité de stockage de 24 disques durs

- refroidissement efficace et silencieux grâce à 4 ventilateurs de 23cm contrôlés par rhéobus

- ouverture du capot par vérin

- écran 15’’ de bonne qualité (1366x768) sous vitre

- connectiques en face avant : lecteur de cartes,USB, Firewire, Molex,Sata ;- connectiques sur le coté : 2 ports USB, prise casque et micro

- dimensions : L450xP554xH240 ;- poids à vide : 21,40kg.​

​​

​​Configuration matérielle :​

​- Processeur Core i7 3770K avec ventirad Noctua

- Carte mère Asus Z77 avec 8Go de RAM Corsair

- Carte graphique ATI HD7850 HDMI avec radiateur passif Accelero S1 modifié

- Carte son professionnelle Lynx 2B pour la Hi-Fi

- Alimentation Seasonic modulaire M12 700W.​

​​

​​Configuration logicielle :​

​​- Foobar by Kazuya pour la Hi-Fi en Kernel Streaming avec equalizer VST

- XMBC pour la vidéo avec la config Kaz 6

- Windows Seven 64bits

- contrôle des logiciels via téléphone Androïd en wifi.

​​

Coût des pièces principales et main-d’oeuvre :​

- de la conception aux finitions environ 250 heures de travail

- face avant aluminium de 25mm d’épaisseur avec usinage : 450€

- côtés usinés + châssis en aluminium de 8mm : 3x80€ HT

- capot en aluminium de 3mm : 40€ HT

- traitement anodisé : 30€ par pièce

- armature intérieure en aluminium de 2mm : 150€

- vérin : 35€ ;- serveur récupéré pour divers composants (support carte mère, ports USB…) : 80€

- pièces PC : prix du commerce

- prix de la matière première du boîtier : environ 1300€

- prix du boîtier complet main d’œuvre comprise : plus de 5000€.

Evolution PC vue Kodi

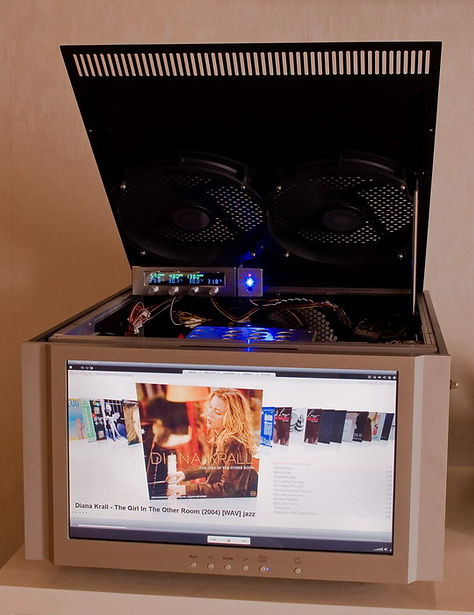

Ecran 15 pouces intégré dans une façade aluminium de 25mm d'épaisseur taillée dans la masse. Le capot s'ouvre avec un verrin et intègre 2 ventilateurs de 210mm avec un régulateur électronique.

Evolution PC écran et capot ouverts



La façade se rabat et dévoile 2 ventilateurs de 210mm protégés par une grille pare-poussière, derrière lesquels se trouve les emplacements des 24 disques durs.

Evolution PC ouverture capot
Evolution PC disques dur
Evolution PC ventilateurs
